对锦沦66帘子布浸胶热处理加工工艺的分析
发布时间:2020-03-18

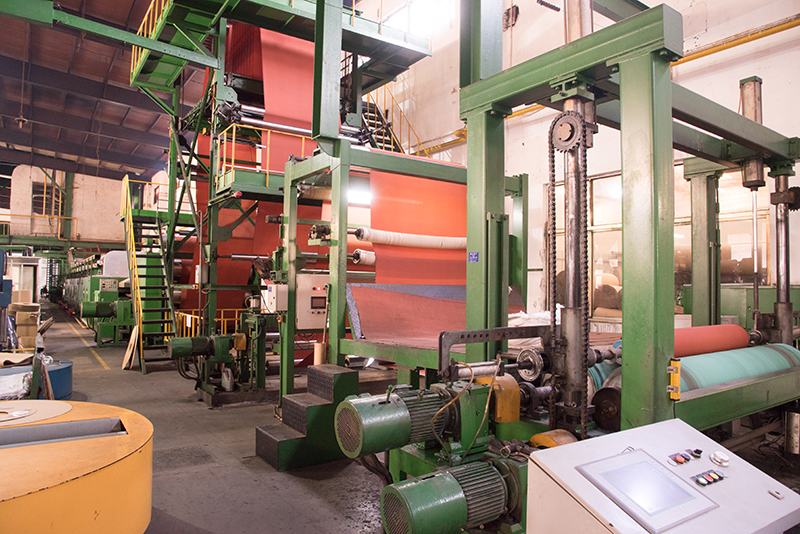

锦纶66纤维馆点比锦纶6湿热时高12t:,干热时高3(rC,热收缩率比锦纶6低,热稳定性好,用锦纶66帘子布作骨架材料制成的轮胎尺寸稳定性好,汽车行驶安全性好。而浸胶热处理加工过程具有固化帘子线的效果,使帘线的粘合力得以发挥,帘线的强力得到保持甚至提高,塑性变形得到改善,热收缩得以控制在一定范围内。
(1)对附胶量的分析
锦纶帘子布的附胶量对粘合力有一定的影响,Dietzick经过充分试验认为,RFL的附着量超过5%,粘合力达到饱和状态,尽管超过5%以后初期粘合力仍有少量增加,但由于粘结剂进一步渗透到帘线内部,外部RFL层变厚,只会使帘线变硬,降低动力学粘合力。附胶量受到浸胶液RFL浓度和粘度、浸胶张力、浸胶时间、浸胶挤压压力、吸胶等因素影响。通过调整上面各种影响因素,使附胶量控制在3. 7~6. 2之间,以达到非常好的粘合力。锦纟仓66就是经过这样的调整,将附胶量定在5±0. 8%标准,以便达到粘结的需要。
(2)对热处理过程中温度的分析
对干燥区温度的选择是很非常重要的。如果炉内温度过高,会使附在锦论帘线上的浸胶液在干燥过程中表面迅速形成胶液皮膜,内部水分挥发不出来,很容易形成气泡,之后当布面经过罗拉时,气泡就会被挤破,出现所谓火泡的现象,皮膜内部未干燥胶液粘附在罗拉表面形成胶皮,进而影响到布面的平整,在帘子布张力作用下胶皮易被带到布面上,严重影响帘子布的质量。如果胶皮留在炉内,随着炉内长时间加热千燥,很容易引起火灾。如果炉内温度过低,帘线干燥不充分,胶液很容易粘在炉内和罗拉上造成同温度过高一样的后果。锦纶帘布在干燥区干燥不好,就进入拉仲区在高温状态下,这样对粘合力和强力都不利。因此锦纶66帘子布干燥区最适宜温度应选择在130~150℃。
拉伸区、定型区的炉内温度是由锦沦66纤维的特性和保持帘线的粘合力选定的。在225~235℃之间非常有利于帘子布的拉伸定型,同时也能使锦论帘线在炉内停留时间内达到非常好的粘合效果。
扫一扫查看更多
